Toote tutvustus
-

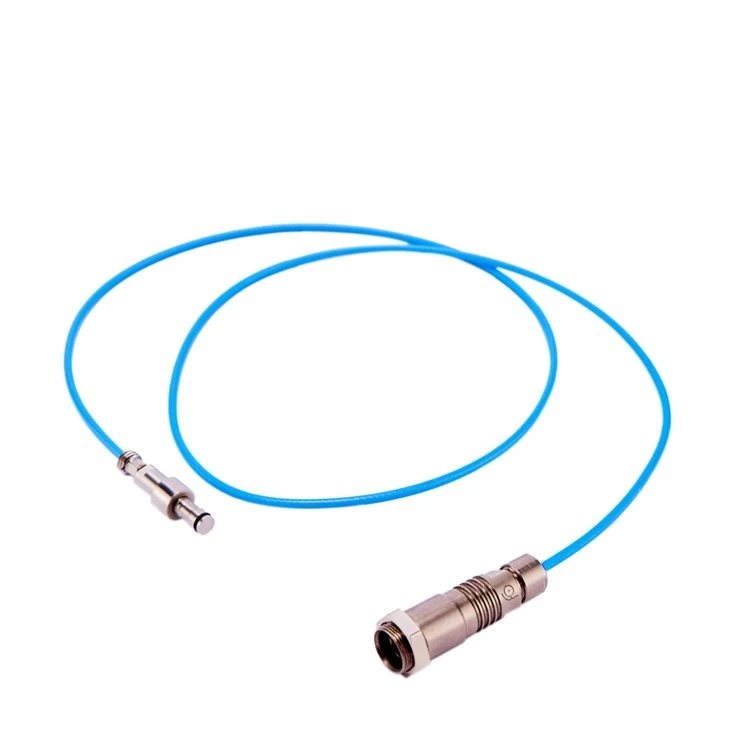

6 mm piesoelektriline rõhuandur on loodud kõrge-dünaamilise rõhu mõõtmise rakendusteks, kus ruumipiirangud ja karmid keskkonnatingimused on kriitilised tegurid.
-
Kasutades suure jõudlusega{0}}piesoelektrilist kvartsist sensorelementi, muundab muundur mehaanilise rõhu erakordse täpsusega väga stabiilseteks elektrilisteks signaalideks.
-
6 mm piesoelektrilise rõhuanduri membraan on valmistatud korrosioonikindlast-17-4PH roostevabast terasest, mis tagab laialdase kandja ühilduvuse nii gaaside kui ka ühilduvate vedelike jaoks. Selle ülimalt-kompaktne 6 mm disain võimaldab hõlpsasti integreerida ruumi{8}}piiratud süsteemidesse jõudlust ohverdamata. Täiustatud sisseehitatud-temperatuuri kompenseerimise tehnoloogia tagab suurepärase pikaajalise-stabiilsuse-vähem kui 0,1% FS-i aastas laias töötemperatuurivahemikus.
-
See rõhuandur sobib ideaalselt tööstuslikuks automatiseerimiseks, vedelike juhtimiseks, testimiseks ja mõõtmiseks ning kõrge vibratsiooniga keskkondades. See rõhuandur läbib range kalibreerimise ja vananemise katsed, et tagada suurepärane korratavus ja töökindlus. . 4mm piesoelektrilised rõhuandurid sobivad eriti rakendustesse, mis nõuavad kiiret reageerimist, suurt ülekoormuskindlust ning stabiilset jõudlust äärmuslike temperatuuride ja rõhu tingimustes.
Omadused
Miniatuurne ja kõrge ühilduvus
Väikese 6 mm läbimõõduga miniatuurne rõhuandur sobib ideaalselt kitsastesse kohtadesse. Mitu protsessiliidest pakuvad lihtsat installimist ja süsteemi integreerimist.
01
Tugev konstruktsioon
Sisaldab 17–4PH meediaosasid ja IP67 kaitsereitingut. Ehitatud taluma karmi tööstuskeskkonda, põrutust ja vibratsiooni ning tagab usaldusväärse töö.
02
Lai valik ja suur ülekoormus
Mõõdab rõhku kuni 250 baari. Erakordne ülekoormussurvevõime kaitseb andurit rõhupiiskade eest, tagades pikaealisuse.
03
Kõrge{0}}temperatuur ja kiire reageerimine
Töötab kõrgel-temperatuurivahemikus -50 kraadist kuni 200 kraadini suurepärase stabiilsusega. Põhineb piesoelektrilisel efektil, kiire reageerimiskiirus.
04
Tehnilised andmed
|
Väljundsignaal |
Tasu (PE) |
|
Survevahemik |
250 baari |
| Ülerõhk | 300 baari |
|
Tundlikkus |
10pC/bar |
|
Lineaarsus |
±1%FS |
|
Töötemperatuuri vahemik |
-50 kraadi ~ 200 kraadi |
| Reageerimissagedus | 100 kHz |
| Isolatsioonitakistus | 1012Ω |
| Kaitsekraad | IP67 |
Rakendus
6 mm piesoelektriline rõhuandur on loodud suure-täpse, kõrge-dünaamilise rõhu jälgimiseks paljudes nõudlikes tööstusharudes. Selle miniatuurne suurus, erakordne vastupidavus ja usaldusväärne jõudlus äärmuslikes tingimustes muudavad selle ideaalseks lahenduseks järgmisteks rakendusteks:
Tööstusautomaatika ja voolutoitesüsteemid
Kasutatakse hüdraulikasüsteemides, pneumaatilises juhtimises ning pumba ja klapi rõhu jälgimises, saavutades täpse rõhu tagasiside ja juhtimise.
Mootori, turbiini ja kompressori testimine
Sobib kõrge{0}}temperatuuri ja kõrgsurvegaaside{1}}dünaamilise rõhu mõõtmiseks sisepõlemismootorites, gaasiturbiinides, kompressorites ja muudes rakendustes.
Teadusuuringud ja laboratoorsed mõõtmised
Integreeritud uurimisseadmetesse, nagu tuuletunnelid, lõhkekatsed ja löögitestid, pakkudes kõrge{0}}sagedusreaktsiooni rõhuandmeid.
Energia- ja elektritootmisseadmed
Kasutatakse rõhu jälgimiseks nafta- ja gaasijuhtmetes, hüdroturbiinides, tuuleenergia tootmissüsteemides ja muudes rakendustes, kohandudes kõrge{0}}temperatuuri ja{1}}vibratsiooniga keskkondadega.
Auto- ja transpordisüsteemid
Kasutatakse suure täpsusega{0}}rõhutuvastusrakendustes, nagu mootorite testimine, kütusesüsteemid ja lennukite hüdraulikasüsteemid.
Lahked näpunäited
1. Paigaldamise ajal veenduge, et protsessi liides oleks lekke vältimiseks korralikult suletud.
2. Järgige alati elektriühenduste juhiseid ja vältige vastupidist polaarsust või ülepinge ergastamist.
3. Kõrge temperatuuri või tugeva vibratsiooniga keskkondades on soovitatav kasutada varjestatud kaableid ja need kindlalt kinnitada.
4. Ladustamise ja transportimise ajal vältige tugevat lööki ning kõrget temperatuuri ja niiskust.
5. Mõõtmise täpsuse tagamiseks teostage regulaarselt nullpunkti kalibreerimist. Kui ilmnevad väljundi häired, kontrollige seadet viivitamatult.
Meie tehnilise toe meeskond on teie jaoks olemas
Kui teil peaks tekkima täiendavaid nõudeid või tekib kasutamise ajal küsimusi, on meie professionaalne tehniline meeskond alati valmis teile tuge ja abi pakkuma. Vajadusel saame saata spetsialiste, kes pakuvad kohapeal-tehnilist tuge, et tagada toodete optimaalne jõudlus. Palun ärge kõhelge meiega ühendust võtmast.
KKK
K: Mis tüüpi kandjaid saab see rõhuandur mõõta?
V: 17-4PH roostevabast terasest sensormembraan pakub suurepärast ühilduvust paljude kandjatega, sealhulgas erinevate gaasidega (õhk, lämmastik jne) ja vedelikega, mis ühilduvad roostevaba terasega, nagu vesi, hüdroõli ja mõned kütused. See ei sobi roostevaba terast kahjustava söövitava kandja jaoks.
K: Minu rakendusel on kõrge elektrimüra. Kuidas ma saan tagada stabiilse signaali?
V: Minu rakendusel on kõrge elektrimüra. Kuidas ma saan tagada stabiilse signaali?
K: Kas pakute kohandatud protsessiühendusi või spetsifikatsioone?
V: Jah, tootjana pakume OEM- ja kohandamisteenuseid. Võtke ühendust meie tehnilise meeskonnaga, et arutada oma konkreetseid nõudeid ühendustüüpidele, kaablitele, vahemikele või muudele parameetritele.
