Toote tutvustus

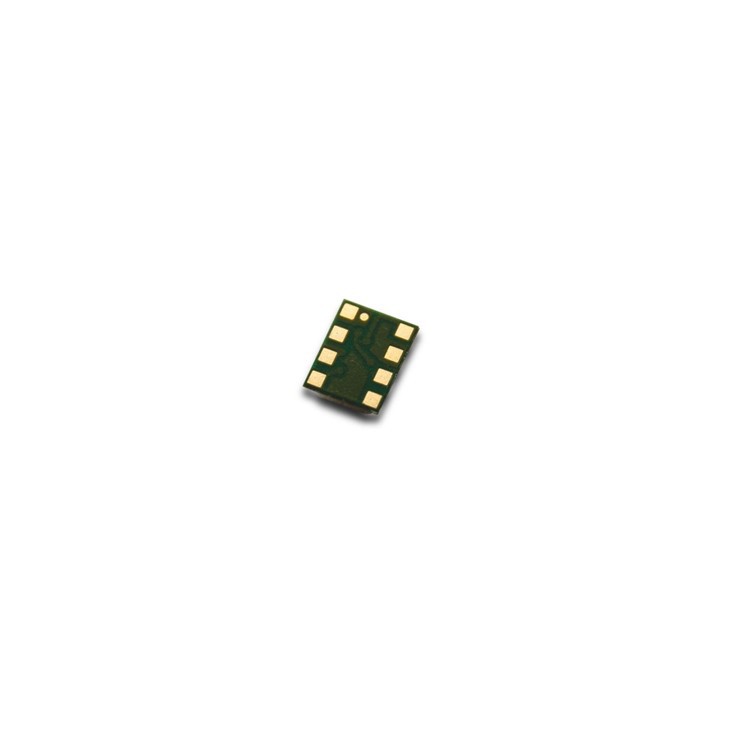

Digitaalse väljundplaadi kinnitusega rõhuandur on suure jõudlusega{0}}rõhuandur, mis kasutab täiustatud MEMS-tehnoloogiat ja integreerib digitaalsed töötlusahelad. Selle sensorelement teisendab rõhu otse standardiseeritud digitaalsignaalideks, tagades täpsed ja kasutusvalmis näidud.
Spetsiaalselt PCB integreerimiseks loodud anduril on pardal olevad padjad, mis hõlbustavad jootmist ja usaldusväärset paigaldamist, mis lihtsustab oluliselt süsteemi integreerimise protsessi. I²C-digitaalne väljund välistab signaali halvenemise pikkade kaablite korral ja välistab vajaduse väliste ADC-de järele, vähendades süsteemi üldist keerukust ja suurendades töökindlust.
Täpselt kalibreeritud ja temperatuurikompenseeritud digitaalse väljundplaadiga kinnitatud rõhuandur säilitab suurepärase täpsuse ja stabiilsuse äärmuslikel töötemperatuuridel, muutes selle ideaalseks lahenduseks manustatud süsteemidele, mis nõuavad usaldusväärset digitaalset rõhumõõtmist.

Omadused

Digitaalse signaali väljund

Teisendab rõhunäidud otse standardseteks I²C digitaalseteks signaalideks sujuvaks mikrokontrolleri suhtluseks.

Lihtne PCB integreerimine

Mõeldud otse jootmiseks trükkplaatidele padjandite kaudu, lihtsustades kokkupanekut ja säästes ruumi.

Tugev häiretevastane{0}}vastane

Digitaaledastus kõrvaldab analoogsignaalide sumbumise ja häirete probleemid kaugedastuses-, kõrvaldades vajaduse väliste ADC-de järele.

Kõrge täpsus ja stabiilsus

Täpselt kalibreeritud ja temperatuurikompenseeritud, et tagada usaldusväärne jõudlus äärmuslikes töötingimustes.

Tehnilised andmed

Rõhuvahemik	300hPa ~ 1100hPa
Surve tüüp	Absoluutne
Ülerõhk	2FS
Toiteallikas	1,8 V ~ 3,6 V DC
Toitevool	80 μA (0,1 μA ooterežiimis)
Väljundsignaal	I²C
Absoluutse rõhu täpsus	±1hPa
Suhtelise rõhu täpsus	±0,12hPa
Temperatuuri mõõtmise vahemik	-40 kraadi ~ 150 kraadi
Temperatuuri täpsus	±1 kraadi
Töötemperatuuri vahemik	-30 kraadi ~ 100 kraadi
Kompensatsiooni temperatuurivahemik	-10 kraadi ~ 60 kraadi
Säilitustemperatuuri vahemik	-40 kraadi ~ 150 kraadi
Kontuuri mõõtmed	L2,5 mm × L 2,0 mm × K 1,0 mm

Rakendus

Seda digitaalse väljundplaadi kinnitusega rõhuandurit on lihtne integreerida rakendustesse, kus ruum ja digitaalne ühenduvus on piiratud. Selle peamised rakendusvaldkonnad on järgmised:

Tööstuslik automatiseerimine ja juhtimine

Kasutatakse rõhu jälgimiseks hüdraulika- ja pneumaatilistes süsteemides, kompressorites, pumpade juhtimises, tööstusrobootikas ja PLC{0}}põhistes automaatikakappides.

Autoelektroonika

Rõhuandur, mis sobib ideaalselt mootoriõli rõhu tuvastamiseks, käigukasti rõhu juhtimiseks, pidurisüsteemi jälgimiseks ja õhkvedrustuse rõhu mõõtmiseks sõidukites ja elektrilistes liikumissüsteemides.

Meditsiiniseadmed

Integreeritud kaasaskantavatesse meditsiiniinstrumentidesse, ventilaatoritesse, mitteinvasiivsetesse vererõhumõõturitesse, infusioonipumpadesse ja diagnostikaseadmetesse{0}.

Tarbeelektroonika

Pakub droonide kõrgusemõõtjate ja õhuvoolusüsteemide rõhuandmeid, samuti veerõhu ja vooluhulga jälgimist nutikates kodumasinates, nagu pesumasinad ja nõudepesumasinad.

Keskkonnaseire

Kasutatakse ilmajaamades õhurõhu mõõtmiseks, kõrgusmõõturites välistingimustes ja lennunduses kasutamiseks ning õhukvaliteedi seiresüsteemides.

Lahked näpunäited

PCB paigaldamine:Soovitatav on uuesti jootmine. Külmjoodetiste ja ülekuumenemise vältimiseks tagage tihvtide ühtlane jootmine. Jootmistemperatuur peab vastama Kovari metalltihvtide ja pliivaba joodise protsessi nõuetele.

Paigutussoovitused:PCB paigutuse ajal vältige anduri paigaldamist plaadi serva lähedale või kontsentreeritud pingega piirkondadesse, et mehaaniline pinge ei mõjutaks mõõtmise täpsust.

Elektrostaatilise lahenduse kaitse:Käsitsemise ja paigaldamise ajal järgige ESD kaitse juhiseid, et vältida staatilise elektri põhjustatud tundlike elektroonikakomponentide kahjustamist.

Meediumi ühilduvus:Kuigi kasutatakse roostevaba terast, veenduge, et mõõdetud keskkond ühildub anduri kontaktpinna materjaliga.

Tehnilise toe või hinnapakkumise saamiseks on meie Mihui Technology Co., Ltd. insenerimeeskond siin, et pakkuda teie konkreetsetele nõuetele vastavaid kohandatud lahendusi.

KKK

K: Milliseid digitaalseid liideseid see rõhuandur toetab?

V: See toetab standardseid digitaalseid liideseid, sealhulgas I²C ja SPI otsesuhtluseks mikrokontrollerite ja manustatud süsteemidega.

K: Mis on selle rõhuanduri tööpinge vahemik?

V: See töötab tavaliselt laias pingevahemikus, näiteks 2 V kuni 5 V, mistõttu sobib see nii tööstuslikeks kui ka väikese võimsusega{2}}rakendusteks.

K: Kas saate pakkuda kohandatud rõhuvahemikke või elektrilisi spetsifikatsioone?

V: Jah, pakume kohandamisvõimalusi, sealhulgas rõhuvahemikke, väljundvorminguid ja pistikutüüpe, et vastata teie konkreetsetele vajadustele.

K: Mis on teie tavaline tellimuste täitmise aeg?

V: Standardtoodete puhul püüame tarnida 2–4 nädala jooksul. Kohandatud tellimuste teostusajad sõltuvad keerukusest, kuid ulatuvad tavaliselt 12 nädalast. Anname teie päringu saamisel alati kindla ajakava.

K: Millised on teie aktsepteeritud makseviisid?

V: Aktsepteerime erinevaid turvalisi makseviise, mis on kohandatud B2B tehingute jaoks, sealhulgas: T/T, L/C, PayPal ja krediitkaart.
